電気炉・ガス炉・坩堝炉 比較表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電気炉 |
ガス炉(連続炉) |
坩堝炉(4基合計) |
備考 |
|
|
|
|
|
|
溶解量(日量) |
8t/day |
8t/day |
8t/day |
|
|
|
|
|
|
|
溶解時間(稼働時間) |
10h/day |
5.3h/day |
7.5h/day |
|
|
|
|
|
|
|
溶解能力 |
800kg/h |
1500kg/h |
1070kg/h |
溶解量÷溶解時間 |
|
|
|
|
|
|
溶解熱効率 |
約60% |
約45% |
約30% |
|
|
|
|
|
|
|
燃料単価 |
20円/kWh |
80円/㎥ |
80円/㎥ |
ガス炉/坩堝炉はLNG仕様とする |
|
|
|
|
|
|

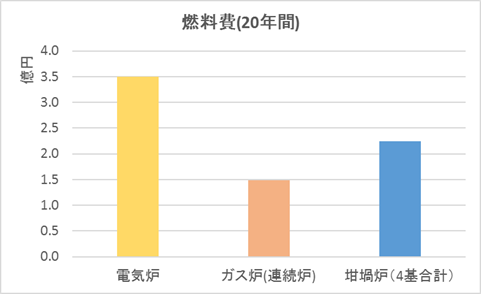

燃料費 |
7288円/h |
5830円/h |
6238円/h |
|
|
|
|
|
|
|
総燃料費 |
72880円/day |
30899円/day |
46785円/day |
溶解燃費のみ、保持燃費は含まず |
|
|
|
|
|
|

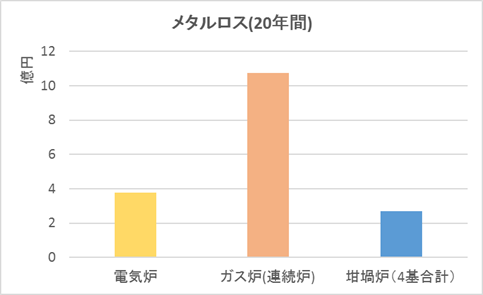

メタルロス率 |
3~4% |
8~12% |
2~3% |
|
|
|
|
|
|
|
メタルロス重量 |
240~320kg/day |
640~960kg/day |
160~240kg/day |
|
|
|
|
|
|
|
溶湯清浄度 |
微混濁 |
混濁 |
微混濁 |
ガス炉は溶湯処理が不可欠 |
|
|
|
|
|
|
温度精度 |
シビア |
ラフ |
ラフ |
|
|
|
|
|
|
|
騒音 |
小 |
大 |
中 |
|
|
|
|
|
|
|
排気設備 |
不要 |
要 |
要 |
|
|
|
|
|
|
|

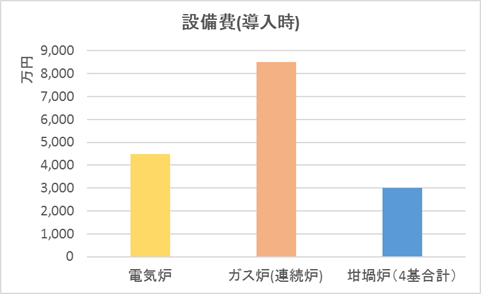

設備費 |
4500万 |
8500万 |
3000万
(750万×4基) |
ガス炉は排気設備費が別途必要 |
|
|
|
|
|
|
改修サイクル |
7~8年 |
5年 |
10年 |
一般的な目安として |
|
|
|
|
|
|
改修工期 |
10~15日 |
30~40日 |
4日~16日 |
|
|
|
|
|
|
|

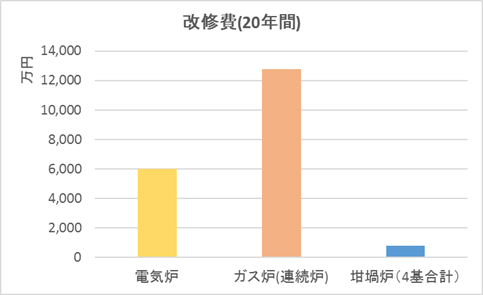

改修費用 |
3000万 |
4250万 |
800万
(200万×4基) |
|
|
|
|
|
|
|

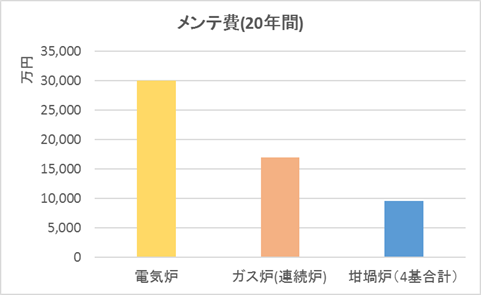

定期メンテナンス費用 |
1500万/年
(ヒーター交換含む) |
850万/年 |
480万/年
(坩堝@60万×2本×4基) |
内部清掃、部分補修等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電気炉 |
ガス炉(連続炉) |
坩堝炉(4基合計) |
備考 |
|
|
|
|
|
|
年額 |
1749万円 |
742万円 |
1123万円 |
|
|
|
|
|
|
|
20年合計 |
3.5億円 |
1.5億円 |
2.2億円 |
|
|
|
|
|
|
|
アルミ1kgあたりの負担分 |
9.1円 |
3.9円 |
5.8円 |
|
|
|
|
|
|
|
年額 |
1882万円 |
5376万円 |
1344万円 |
アルミ単価280円/kgとする |
|
|
|
|
|
|
20年合計 |
3.8億円 |
10.8億円 |
2.7億円 |
|
|
|
|
|
|
|
アルミ1kgあたりの負担分 |
9.8円 |
28.0円 |
7.0円 |
|
|
|
|
|
|
|
導入時 |
4500万円 |
8500万円 |
3000万円 |
|
|
|
|
|
|
|
アルミ1kgあたりの負担分 |
1.2円 |
2.2円 |
0.8円 |
|
|
|
|
|
|
|
改修回数 |
2回 |
3回 |
1回 |
20年間での改修回数 |
|
|
|
|
|
|
20年合計 |
6000万円 |
1.3億円 |
800万円 |
|
|
|
|
|
|
|
アルミ1kgあたりの負担分 |
1.6円 |
3.3円 |
0.2円 |
|
|
|
|
|
|
|
年額 |
1500万円 |
850万円 |
480万円 |
|
|
|
|
|
|
|
20年合計 |
3.0億円 |
1.7億円 |
9600万円 |
|
|
|
|
|
|
|
アルミ1kgあたりの負担分 |
7.8円 |
4.4円 |
2.5円 |
|
|
|
|
|
|

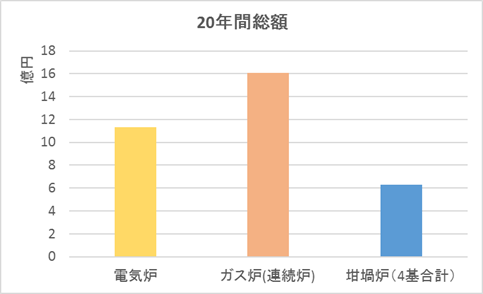

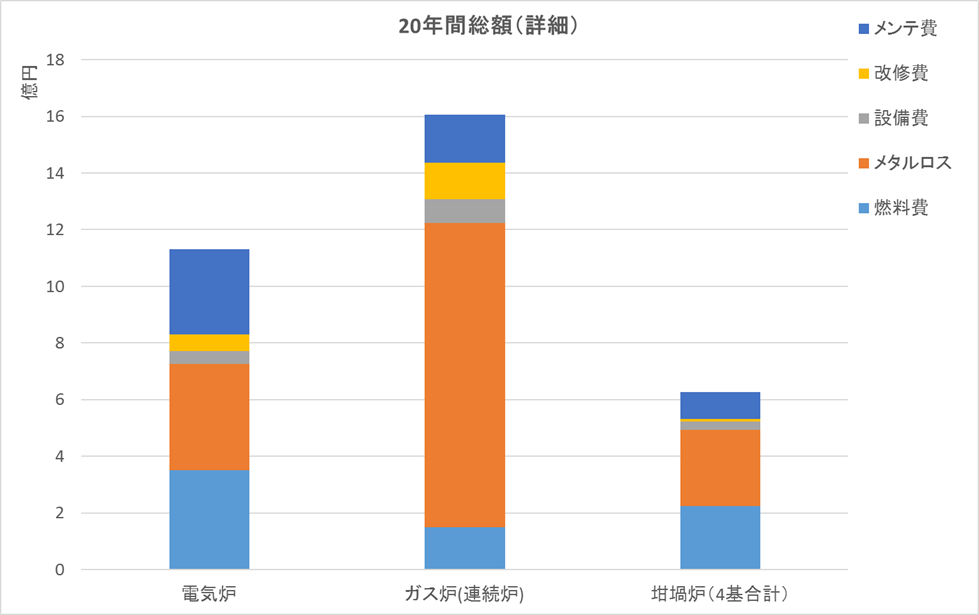

20年間費用総額 |
11.3億円 |
16.1億円 |
6.3億円 |
|
|
|
|
|
アルミ1kgあたりの負担分 |
29.5円 |
41.8円 |
16.3円 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
●算出条件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
・8t/day溶解(8t*240日*20年 = 38,400t) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
・設備寿命20年 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
・熱量計算は右記式にて算出 |
AL比熱:0.215(kcal/kg・℃) |
|
|
昇温熱(kcal) = 比熱(kcal/kg・℃) * 重さ(kg) * 温度(℃) |
|
|
|
|
|
|
|
AL潜熱:94.5(kcal/kg) |
|
|
|
融解潜熱(kcal) = 潜熱(kcal/kg) * 重さ(kg) |
|
|
|
|
|
|
|
|
温度上昇:650(℃) [30℃ → 680℃] |
|
溶解熱量(kcal) = 昇温熱(kcal) +融解潜熱(kcal) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
